LSAW Стальная труба

В прямых соединениях труб большого калибра, сваренных двойной дуговой сваркой под флюсом, используется самый передовой отечественный процесс гидравлической гибки, гибочная машина имеет дуплексную конструкцию, максимальная длина до 16 мм, давление 1600 тонн, одно оборудование весом около 400 тонн, обрабатываемый диаметр Трубы из обычной и специальной стали диаметром 325-3250 мм и толщиной стенки 6-30 мм.

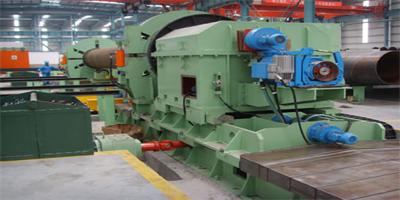

Фрезерный станок для кромки пластины

Фрезерный станок фрезерует обе стороны пластины в соответствии со строгими стандартами, чтобы соответствовать спецификациям по ширине, кромке и форме канавок.
Спецификация:
Номинальное давление сжимающей головки: 2x2000 тонн.
Движение для каждого сжатия: 2200 мм (макс.)
Диапазон толщины стальной пластины: 6-50 мм.

Машина для обжима кромок
Обжимная машина обжимает края пластины для образования необходимой кривизны.
Спецификация:
Фрезерные агрегаты: 4 комплекта
Номинальный диаметр режущей головки: cD800 мм.
Типы канавок: тип X, тип I и тип K.

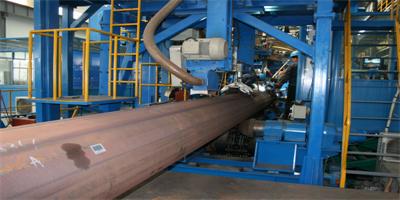

Прихваточный сварочный аппарат
Два края трубы с открытым швом соединяются прихваточным сварочным аппаратом. затем свариваются прихваточным сварщиком с использованием процесса активной газовой дуговой сварки («MAG»).
Спецификация:
Регулировка роликовой балки:
механическая регулировка
Роликовые балки: 9
Метод сварки: C02/ArMAGwelding
Система отслеживания сварки: лазерное отслеживание

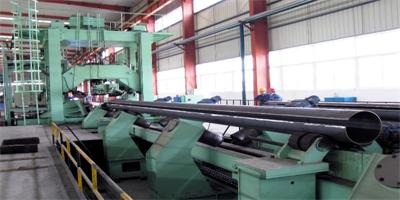

Формовочная машина
Использует процесс «JCO» для сгибания и формирования из гофрированной стальной пластины стальной трубы.
Спецификация:
Номинальное давление: 5200 тонн
Главных цилиндров: 6
Диаметр формованной трубы: 508 мм ≤D≤1422 мм.

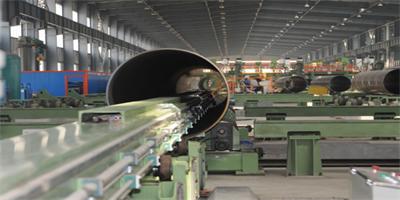

Внутренний сварочный аппарат
Внутренний продольный шов трубы сваривается изнутри путем фиксации 4 сварочных головок при перемещении трубы и сварке под флюсом.
Спецификация :
Несколько проводов: 4
Сварочный ток: Прямой
Ток 400-2000А
Переменный ток 300-1200А
Система отслеживания сварочной головки: механическое отслеживание

Внешний сварочный аппарат
Наружный продольный шов трубы сваривается изнутри путем фиксации 4 сварочных головок при перемещении трубы и сварке под флюсом.
Спецификация:
Несколько проводов: 5
Сварочный ток: Прямой
Ток 400-2000А
Переменный ток 300-1200А
Система слежения за сварочной головкой: механическое слежение

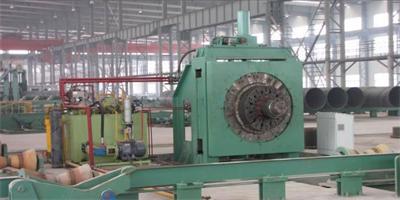

Торцевая машина
Машина выравнивает конец трубы с помощью вращающихся режущих головок, чтобы обеспечить соответствие требуемым характеристикам канавок и кромок.
Техническая спецификация :
Канавка на конце трубы: плоский конец или скошенный конец (в зависимости от спецификации)
Диапазон толщины стенок: 6-50 мм.
Техническая спецификация :
Диапазон диаметров: 518≤D≤1422 мм

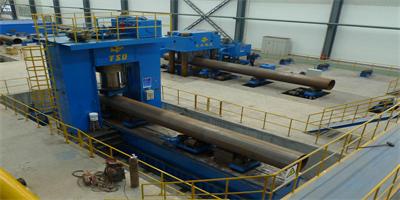

Гидростатический тестер
Использование технологии торцевой герметизации исключает слепые зоны при гидростатических испытаниях. Тестер также оснащен функциями автоматической записи и хранения.
Спецификация:
Максимальная грузоподъемность: 4000 тонн.
Испытательное давление: 3-50 МПа
Форма уплотнения: конечное давление: 25 МПа.
радиальное давление ~ 25 МПа

Расширяющая машина
Труба подвергается расширению по всей длине для повышения точности размеров трубы и улучшения распределения внутренних напряжений.
Спецификация:
Номинальное усилие растяжения: 1600 тонн.
Частота расширения: 15-18 секунд каждый раз
Коэффициент расширения: 0.3%-1.5%

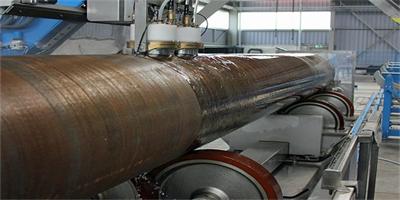

Автоматизированное оборудование для ультразвукового контроля
Превосходство ультразвуковой технологии с фазированной решеткой:
(1) Использование метода электронного управления для быстрого линейного сканирования или секторного сканирования без перемещения зонда или меньшего перемещения. таким образом значительно улучшить эффективность обнаружения.
(2) Управление звуковым лучом путем установки углов обнаружения, хорошая досягаемость звукового луча может повысить надежность и точность обнаружения.
(3) Динамический контроль отклонения и фокусировки звукового луча позволяет обнаруживать трубы с различной толщиной стенок без замены датчиков.
Техническая спецификация:
Метод тестирования: метод импульсного эха.
Каналы обнаружения: ~ 24
Зонд: зонд с фазированной решеткой
